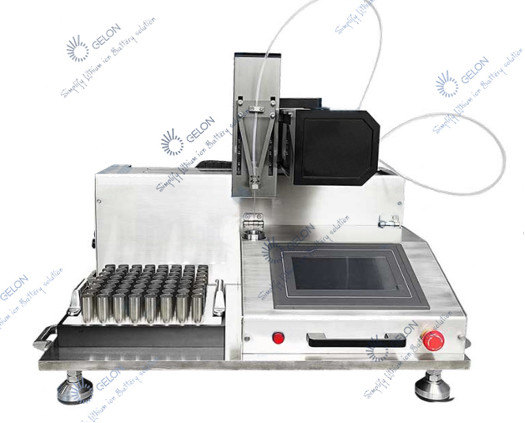

電解液充填工程 4680 18650 リチウム電池組立装置

電解液充填工程 4680 18650 リチウム電池組立装置

私 。システム構成

1. ステンレス鋼およびアルミニウム合金から成っている 1 つのフレーム;

2.自動リフト装置には、空気圧制御のスプリングリフト装置を含む2つの作業ステーションがあります。

3. 2組の真空注液ヘッド、SS316容器、ダブルエアリフトダブルリフトシャットオフバルブ構造

4. 精密定量ポンプ2台（型式：E2a-d20i） ステッピングモーター駆動のプランジャーポンプと精密セラミックロータリーバルブ。注入量は 20ml (23.5g) に達します。(ポンプデータ参照)

5.空気圧制御弁アセンブリ、SMC空気圧制御弁モジュール

6. PLCコントローラー、カラータッチスクリーン

7. すべての液体パイプは PFA プラスチックです。

Ⅱ．システム接続

この機械は、お客様が用意したグローブボックス内で使用するように設計されています。フレーム、液体注入ヘッド、自動位置決めシステム、計量ポンプなどを含む、機械の本体はグローブボックスに配置されます。

機械の制御要素は、グローブ ボックスの外側に配置されます。コントロールボックス、空気圧制御バルブアセンブリなどを含みます。機械本体と制御要素は、エアパイプとケーブルで接続されています。これらのパイプとケーブルは、グローブ ボックス内の確保されたスペースを介して接続されます。

真空源と圧縮空気はお客様でご用意ください。

グローブボックス内を通るパイプライン：一般吸気管1本、一般排気管1本、真空管1本、加圧空気管1本（加圧が必要な場合）。液注入ポンプはグローブボックス内への出し入れが可能です。コントロールボックスはグローブボックスの外に設置。

III.作業手順

1. 2 つのバッテリーを 2 つの位置決めトレイに手動で置きます。

2. スタートスイッチ（フットスイッチ）を踏むとバッテリーが

自動的に下降

--- 液体噴射ヘッドの下部に翻訳

---上昇

--- コンデンサと液体注入ヘッドを密封します

--- 自動液体注入プロセス

--- 液体注入が完了すると、バッテリーが下降します

--- 元の位置に変換

--- アセンド;

3. 2 つのバッテリーをそれぞれ手動で取り外します。

4. 次の液体注入のために 2 つの新しいバッテリーを配置します。

Ⅵ．液体注入原理

液体噴射ヘッドで電池を密閉し、液体噴射ヘッドとコンデンサーの内部を一旦真空引きし始める。真空引きが完了すると、液体注入ヘッド内のポペットバルブが下降し、液体注入ヘッドとバッテリーの間のチャネルが閉じ、液体注入バルブ内の真空が解放されます。この時、タンク内は高真空状態を保っています。注液ポンプは、注液ノズルを閉じることにより、電解液を注液バルブに定量的に注入します。ポペットバルブを開いて電解液をバッテリーに吸い込みます。

電池の真空度と内部密度に応じて、複数の真空引きと液体吸引の手順を設定して、すべての電解液が電池に注入されるまで、注液ヘッドを再度真空にするか、大気を通過させるか、圧力を維持することができます。持続時間は、バッテリーの湿潤時間の要件に従って決定できます。バッテリー内の空気が排出され、電解液がコンデンサーのセルに完全に吸収されます。

V. パラメータ

1.液体注入量：0〜20ml、精度±1％

2. バッテリー仕様: 21700 / 26650 / 32650.

3. 容量速度: 通常の液体注入手順によると、PPM = 2pc

4.電源：AC220V

5. 空気供給: 75 PSI

6. 真空: 顧客によって提供される

7. 圧力ガス供給: お客様提供
