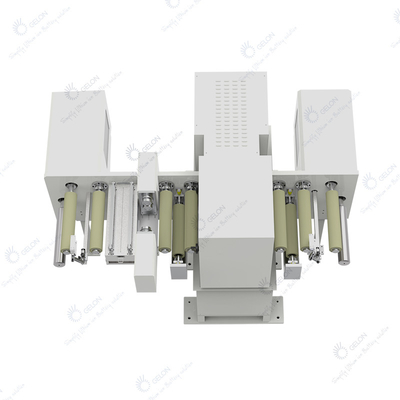

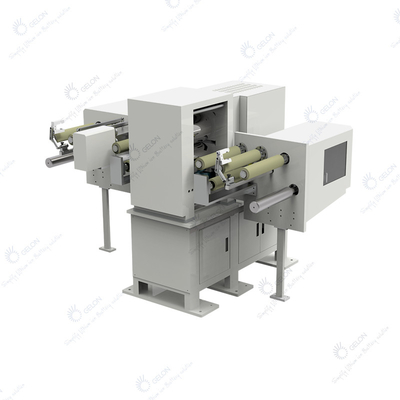

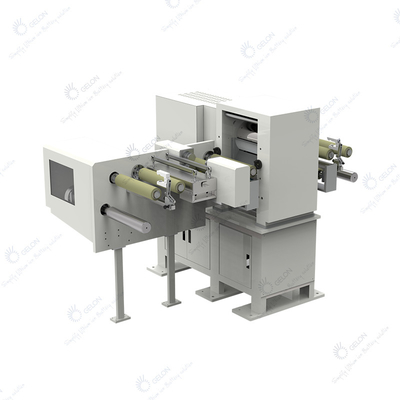

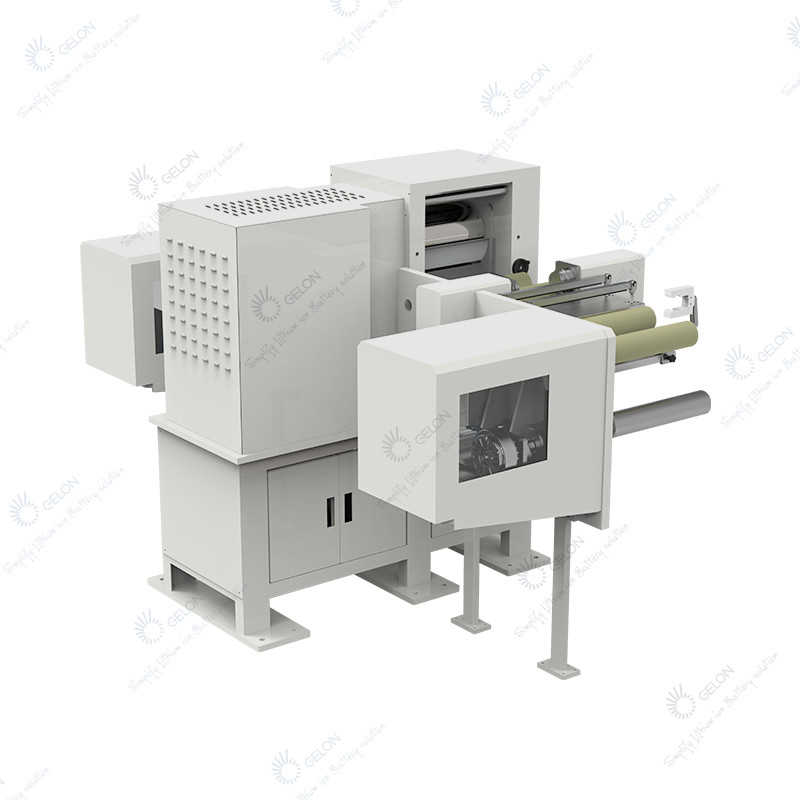

リチウム電池のカレンダーにかける機械製造業者ロール・ツー・ロールの巻上げおよび巻き戻し

リチウム電池のカレンダーにかける機械製造業者ロール・ツー・ロールの巻上げおよび巻き戻し

I.はじめに

カレンダーは、電極プレス生産ラインの主要設備です。鋳鋼ガントリー、ロール、可変周波数モーター減速機、ギャップ調整システム、電気制御システム、送りガードプレート、ロール表面クリーニング機構で構成されています。

主な機能は、ローラーによって適切な密度に達するように電極をプレスし、電極に応じた厚さの要件を満たすことです。

.

Ⅱ．機器の構成とパラメータ:

ロール寸法: ∮ 210x330mm (直径×幅)

操作モード: 連続操作

機械速度: 5m/分

物質的なタイプ: 電極

外観: グレー

1. メイン 体：

主な機能：プレス電極が一定の厚みに達する

ローラー仕様: ∮ 210x330mm (直径 * 幅)

ローラー材質：9Cr3Mo系合金鋼ローラー

ローラー表面硬度：hrc66以上

ローラー硬化深さ: ≥ 8mm

ローラークロームメッキ：0.08～0.12mm

ローラー表面粗さ：Ra≦0.4

ローラーギャップ調整：手動調整

ローラーギャップ調整範囲：0～2.0mm

最高使用圧力: 80T

機器の色: グレー

ローラー加熱モード:(オプション)

閉ループ制御加熱システム: 温度コントローラー、ソリッドステート リレー、K 型熱電対で構成されています。

加熱力: 1.6kw * 2 (1pc / 上下ローラー)

2.巻き戻し

巻出し軸 : コントロールバルブ付インフレーションシャフト、インフレーションガン付

仕様：∮3インチ×350mm

電極張力制御：磁気ブレーキ

ガイド制御：リニアベアリングガイド

3.トリミング

機能 : 電極の両側のコーティングされていない箔を切断し、圧延中の一貫性のない延性によって引き起こされる電極の折り目を減らし、壊れた電極ベルトによって引き起こされるスクラップ率を減らすために使用されます

原理：上刃は手動で送り支持し、左右の刃は別々に制御します。

ドライブ: 周波数変換モーターがローリング速度と一致するように下部カッター シャフトを駆動します。

4.レウインディング

機能 : 巻かれた電極材料をマンドレルに巻く

巻取り軸：コントロールバルブ付、インフレーションガン付インフレーションシャフト

仕様：∮3インチ×350mm

電極張力制御：磁気ブレーキ

ガイド制御：リニアベアリングガイド

ドライブ: モーター減力剤および磁気クラッチによる巻上げシャフト
