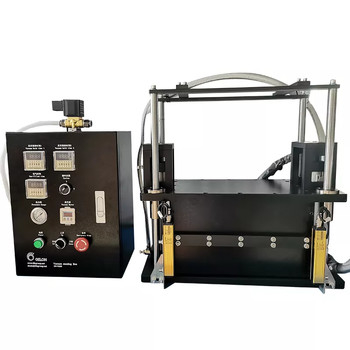

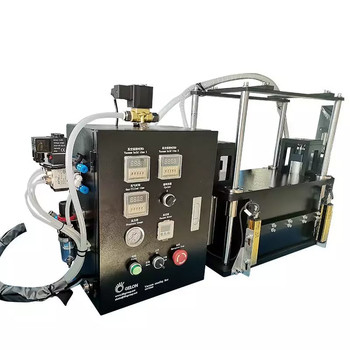

AC220V 50HZの袋の細胞電池の一貫作業立ち箱の真空の残りの部屋

パウチセル バッテリー組立ライン スタンディングボックス 真空レストチャンバー

私。機能概要

この装置は、上部空洞を使用して底板を押して密閉空洞を形成し（時間設定可能）、空洞を開かずに二次空気抽出を行って-70KPaの負圧を形成し、一定時間停止します。時間（時間は設定できます）、次に同じアクションを使用して3番目の真空に-95KPaの負圧に達し、セル内の空気が除去されます。台形の 2 つの真空引き方法は、大量の電解液が排出されるのを防ぐと同時に、大量の電解液が排出されるのを防ぐためのものです。電解液を完全に浸透させます。

Ⅱ技術パラメータ

0. 長さ:(80-200mm、タブを含む)、幅:(50-150mm、エアポケットを含む)、

1. 寸法 L x Wx H≈550x440x750mm (開いた後の最大高さ)
2. サイクルタイム：0～3回設定可能
3. ポンピング時間：0～60分設定可能
4. 放置時間: 0.1-99S 設定可能
5. オープニングストローク：250mm
6. 真空管内径：25mm、真空度：63³/H（63立方メートル/H）
7. 静的ボックスの真空度: ≤0.095Mpa (≤0.090Mpa を確保するために、真空は 1 分間保持されます)
8. III 基本パラメータ:

IV 処理性能:

4.1 側面の二重シリンダーの場合、ドアを開いた後の全高が 750mm 未満であることを確認してください。
4.2 このマシンは、ホストとコントロール ボックスの分離設計を採用しているため、マシンをグローブ ボックスで使用したり、組立ラインに配置することもできます。

4.3異なる仕様の製品バッテリーに適用でき、調整が簡単で便利です。
4.4 上部キャビティはシリンダーによって駆動され、柔軟に上下に移動できる 4 つのリニア ガイド スリーブによってガイドされます。ガイドは正確で、製品の気密性の要件を保証します。
4.5 本機は設定時間に正確に到達するために真空計を使用しています。
4.6 小型で、スペースを節約できます。軽量、持ち運びが簡単。電気制御で移動時の自動運転が可能。
4.7 静的真空度 -30~-95kpa、静的キャビネット気密性: 圧力降下 5kpa 時間> 1 分;
4.8スタンディングボックスのスタンディング時間、真空度、真空排気回数、保持時間は自由に設定できます。

V. セキュリティ

安全保護カバーが付いているので、可動部品は保護カバーの内側にあり、ダブルボタンを使用してバッテリーを始動し、バッテリーを配置する際の個人の安全を確保します。

Ⅵ．安全、環境およびその他の要件

1. 機器の通常の動作によって発生するノイズは、≤70db (機器から 1m 離れた場所で検出) です。
2. プラントの単位面積あたりの耐荷重要件: ≤400kg/㎡;
3. 製造プロセス全体を通して、セルの表面に傷、損傷、汚れ、しわ、および電解質がないことを確認してください。
4. 人身事故の原因となる可能性のある機器の部品に、さまざまな安全警告標識を貼り付けます。
5. 装置は、誤操作の危険を回避するために、手動モードまたは自動モードで前後の動作が連動関係にあります。
6. 水、電気、ガス、蒸気などの設備の製造と設置は国家基準に適合し、真空発生器の使用は禁止されています。
