商品の詳細:
|
| 真空の程度: | -0.098Mpa | 構造: | 単一の腕のタイプ |
|---|---|---|---|
| 回転速度r/min: | 0~51r/min | 遅いシャフト: | ねじれのタイプ スターラーが付いている2つのシャフト |
| 速いシャフト: | 2セットΦ50の分散ディスクが付いている二重速いシャフト | 持ち上がる高さ: | 210mm |
| 電力: | AC:3phase*380V、50Hz; | 次元: | L1350*W800*H1550 （mm） |
| 重量: | 570kgについて | 持ち上がるモード: | はさみ金のガイド・レールの容器のmotor-driven持ち上がること |

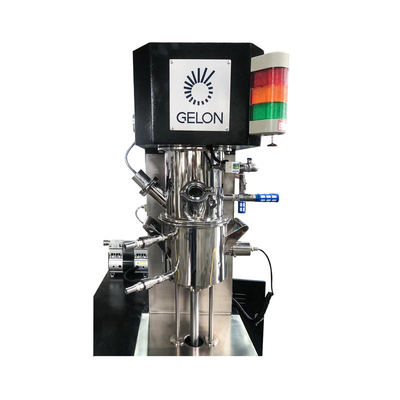

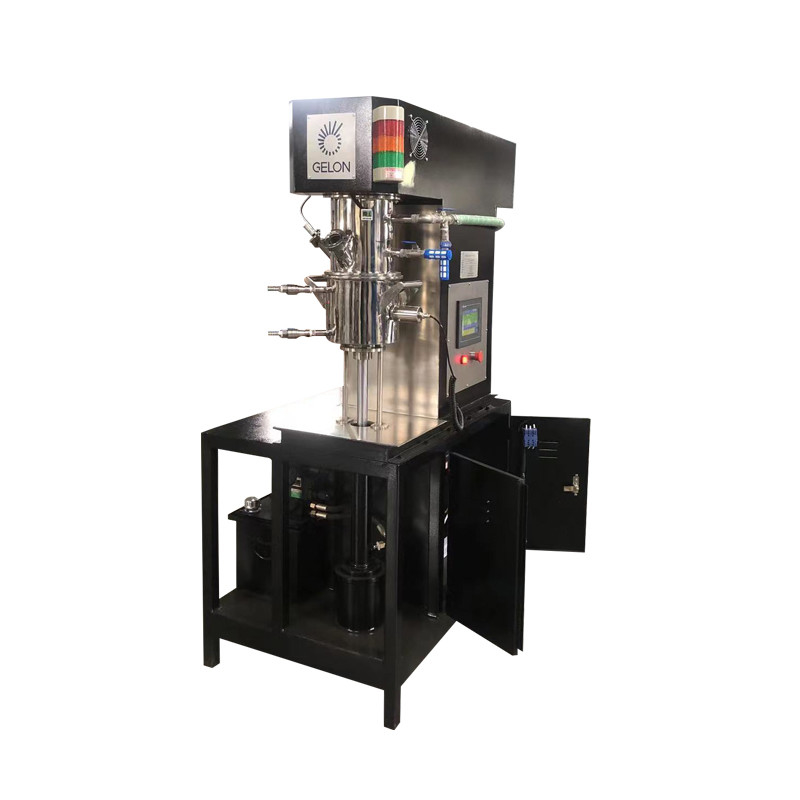

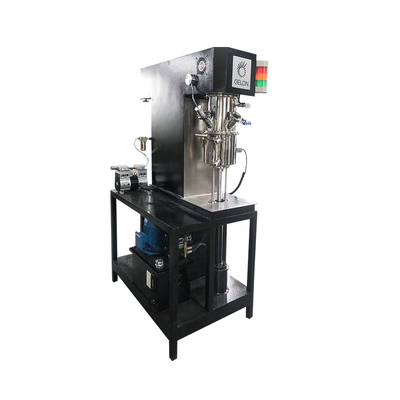

GN-PM-5Lの倍の惑星のミキサー
1.Summary:
私達の二重惑星の分散力のミキサーは従来の二重惑星のミキサーの理論を結合し、高速分散のミキサー、新しく、高有効な機械、現在作成するために新しいエネルギー分野で広く利用されている。
リチウム イオン力の細胞および電子工学容量の特性によって、私達は従来の惑星のミキサーに基づいてリチウム力にpositive&negative電極のスラリーを、加えられた新しい補強された機械類をし、高い回転速度およびより大きいトルクの力のミキサーを、分散させるための乾燥した粉プロセスに発達させた。設計の間に、私達の会社は十分にスターラーの回転速度、混合力、線形分散の速度、適度なねじれのスターラーの形によって減った高い粘着性のスラリーの抵抗のような要因を考慮しより有効な、より安定した二重惑星力のミキサーを作成する容器の乱れの強度の内部の配分はおよび補強されたねじれのスターラー高い粘着性電池のスラリーを取扱うことができる。力のミキサーのためのスターラーの特性は、その間-ねじれのスターラーの回転そして回転は右回りにある-材料をせん断し、練り、そして分散の下で複雑に動かせる速度が調節可能の高速ディスパーシングのための回転が逆時計回りであること混合の間に効果的にすべての死んだポイントおよび上昇現象を除去する。信頼できるシールの性能を確かめるために密封する柔らかさおよび沈黙とともにつながれる3組の機械シール。材料の温度調整で、それは回転のために独特な測温器の技術惑星フレームおよび測温器の棒によって使用した。Pt100温度の測定センサーは±0.2℃だけに温度の測定の正確さを非常に高める材料が付いている直接接触を、応答大いにより速い、間違い減る備えている。
機械は基盤、大梁、直立したコラム、シール・カバー、容器、輸送システムおよび電子制御システムで構成される。
2.主要な技術的な構成
| いいえ。 | 名前 | モデルおよび指定 | 原産地 |
| 1 | 減速機 | BLD11-23-1.5kW-4P | Jianglang |
| 2 | モーター | 低速1.5Kw-4Pの1単位;高速1.5Kw-2Pの1単位 | WANNAN |
| 3 | Alluminumの合金の金属のターボ ギヤ ボックス | NMRV040-F1-15 （4P-0.25KW） （モーターと） | LITIAN |
| 4 | 頻度インバーター | 1.5Kw×1単位;1.5Kw×1単位 | Danfossデンマーク |
| 5 | 熱電対 | Pt100 （高精度の温度の測定） | HTC |
| 6 | 軸受け | デッサンによって | たばこ |
| 7 | 骨組オイル シール | フッ素 ゴム製骨組オイル シール | NOK |
| 8 | 電気部品 | 低電圧の電気部品 | Siemens |
| 9 | 弁 | デッサンによって | Ennis |
| 10 | 機械シール | 2セットの機械シーリング | 日本 |
| 11 | ギヤ |
ギヤ表面のための処置を堅くすること、精密な地面 螺旋形ギヤ伝達との終わり、 |
Sanlong |
| 12 | 潤滑のグリース | 高速忍耐の特別なグリース400度 | 「最もよい」ブランド |
3.Main技術的な変数
| 1 | 真空の程度 | -0.098MPa |
| 2 | 構造 | 単一の腕のタイプ |
| 3 | 回転速度r/min |
回転:0~51r/minの回転:0~102r/min （0~50Hzを頻度変える）; 高速:0~8800r/min （0~70Hzを頻度変える）; |
| 4 | 遅いシャフト | ねじれのタイプ スターラーが付いている2つのシャフト; |
| 5 | 速いシャフト | 2セットΦ50の分散ディスクが付いている二重速いシャフト |
| 6 | 持ち上がるモード | はさみ金のガイド・レールの容器のmotor-driven持ち上がること |
| 7 | 持ち上がる高さ | 210mm |
| 8 | 容器の位置 | 据え付け品のためのにカーブの形の位置の版の前後4部分が、凸の境界の構造と、センター・ポジションを確かめるためにある |
| 9 | 騒音 | 装置の1Mの外で測定される、騒音≤80dB |
| 10 | 温度の測定のモード | 温度のテスト頭部は材料、容器の底からの1/3に遠くに、revotionの動き、内部セットの電気移動装置触れる |
| 11 | 電力 | AC:3phase*380V、50Hz; |
| 12 | 次元 | L1350W800H1550 （mm）; |
| 13 | 重量 | Abt 570kg |
4.Vessel
内部およびGAIMENは自動ポリッシャによって後明るく磨かれる
処理される容器。容器のボディおよび底は水冷の円チャネルが装備されている。容器ボディ ガイド版はジャケットの壁に継ぎ目無く後一致させる
処理を旋盤にかけなさい。容器の底にジャケットおよびガイドの流動スラットがある。速コネクター2setsの出口DN50の球弁1のセット、1セット、ロック アーム2のセットが付いているバレル ボディとの水冷の入口および出口DN25。
、容器の構造
| 1 | 次元（内部の高さによる内部の直径） | Φ250×160mm |
| 2 | 設計吐出し量（L） | 7.85L |
| 3 | 設計圧力（MPa） | 容器-0.098Mpaのジャケット0.4Mpaの内部; |
| 4 | 設計温度（°C） | -10~200; |
| 5 | 主要な材料 | 304ステンレス鋼; |
| 6 | 貝（mm）の厚さ | 内部shellδ4mm （機械化の後の実際の測定の厚さ）、Jacketδ3mm; |
| 7 | モードを調節する温度 | 水冷のジャケット、入口および出口ノズルのサイズ:DN15; |
| 8 | 排出モード | DN20球弁 |
| 9 | 移動モード | 手で運ばれる |
| 10 | Qty | 1 PC |
Bの容器上下に
| 1 | 容器の上昇力:0.25w |
| 2 | 持ち上がるガイドははさみ金のガイド・レールである:2 PC、二重スライダーとの20x400。 |
Cの容器ボディ位置は固定した
| 1 | 容器の上昇ブラケットは場所に得ることの後で固定される4つの位置の据え付け品を備えている。 |
5.Vesselノズル
| s/n | 使用法 | Spec. | QTY | ノート |
| 1 | 粉の詰物のノズル | DN60 | 1 | DN60注水口 |
| 2 | サイト グラス | DN50 | 2 | LEDのサイト グラス |
| 3 | 真空 | DN10 | 1 | 速い開いたタイプ |
| 4 | 換気 | DN10 | 1 | 速い開いたタイプ |
| 5 | 真空のメートル | M14×1.5 | 1 | 真空のメートル |
6.Main材料
| s/n | 名前 | 材料 | s/n | 名前 | 材料 | |
| 1 | 上部のバレル | 304 | 4 | 混合シャフト、分散シャフト | 321 | |
| 2 | バレルの下 | 304 | 5 | 混合の刃、分散の刃 | 316 | |
| 3 | ジャケット | 304 | 6 | フレーム、地階 | Q235 |
7.Mixingシャフトおよび刃
| 1 | ねじれフレームのスターラー:セット2回転速度:0-102rpmのスターラーは全1つの接続する4つのシャフトRa0.025を映す磨くことの後のCNCを形づけるために造られる; |
| 2 | 分散シャフト:2setの回転速度:0-8800rpmのドイツ語忍耐:困惑のシールを、各シャフト採用している、たばこ線形速度のΦ50ディスクの2 PC:0-23m/s; |
| 3 | シャフトおよびスターラー:表面は磨かれる、ディスクはバレルのスターラーであると底間のG6.3.Distanceとして置かれた釣り合った処置2-3mmは、容器のスターラーあると壁間の間隔2-3mmの2つのスターラー間の間隔はである2-3mmある; |
| 4 | シャフトのシール:機械シールの構造 |
| 5 | 惑星のキャビネット:螺旋形ギヤ伝達を採用して、synchronyベルトは米国から決め付けるゲートを成っている。 |
|
注目:容器が真空を維持する落ちることを1つのセットの特別な安全ロック オイル シリンダーは、防ぐ; 2つは分解されるとして、全地階を、synchronyベルトを修理し、取り替えること容易置いた |
|
8.Vacuumシステム（自動的に）
| 1 | 表示メートル、球弁; |
| 2 | シャフトの機械シール:合金の金属 |
| 3 | 容器の上下にEPDMのシールは、固定位置であるOの形EPDMのシール、真空の程度-0.098MPaに達することができるある（真空ポンプなしで）; |
9. 電気部品
| S/N |

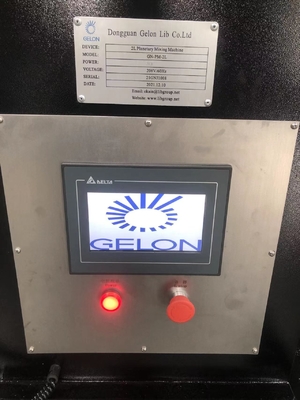

電気キャビネット1pcs: l 1セットの高速分散の連続した制御（を含むスタート/ストップ、スピードをあげたり/減速）; 分散の速度の試験制度、速度メートルのl 1セット; l 1セットのofrevolutionの混合の制御システム（を含むスタート/ストップ、スピードをあげたり/減速）; 回転速度テストシステム、1の速度メートルのl 1セット; 温度の試験制度のl 1セット; l走行時間の計算機、時間の有効な/unvalidボタン、それぞれごとの1 PC 真空ポンプ制御ボタンのl 1セット（を含むスタート/ストップ）; 点ライト ボタンのl 1セット（を含むスタート/ストップ） l緊急ボタン、1 PC;パワー・インジケータ ライト、1 PC、欠陥1のPC |
| 注目 |
1の連続した電気電圧380V/50Hz/3段階、制御電気電圧24VDC; 2つ、コネクター、空気スイッチ、ブレーカ等はSeimensである; 3の中間のリレー:日本IDEC; 4つの低速モーターは、高速モーターVFDの開始である; 5のすべての電気器具の部品のような:モーター、誘導器、電磁弁、限界スイッチ保護等級はIP54よりより少しではない |
10.Safetyインターロック・システム
| 1 | 一度あらゆる操作進むことができない緊急ボタンを押す機械停止 |
| 2 | 分散シャフトは容器の上昇の後で回る |
| 3 | 容器が降りた後分散シャフト停止 |
| 4 | それは電流が規模にあると停止する |
| 5 | ミキサー、電気キャビネットおよびコントロール パネルは電気に基づいていることべきである |
11.Spare部分
| s/n | 名前 | Spec. | 材料 | QTY | 注目 |
| 1 | 容器のシール | Tの形のシールL=650 | EPDM | 1 |
