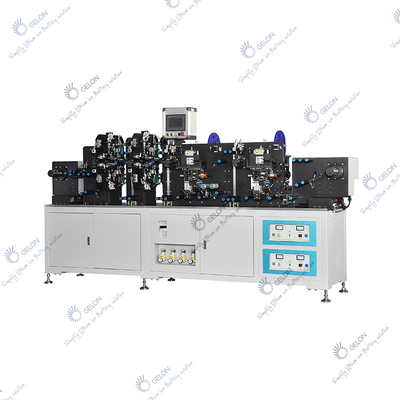

リチウム イオン電池の電極シートの巻く溶接機18650 21700円柱電池の製造設備

リチウム イオン電池の電極シートの巻く溶接機18650 21700円柱電池の製造設備

I.Introduction

この装置は円柱電池の電極を作るための特別な生産設備である。全工程は巻くシャフトの電極ロール材料を掛け、自動的にタブを送り、タブ、のりの保護テープを溶接し、そして部分に自動的に終了する電極を切り、そして半自動に巻くか、または自動ウィンド マシーンに入るフル オートマチック装置である。

II.Specifications

A.Material

供給材料:

B.Tabのサイズ/つく正確さ:

B.1. タブの長さの正確さ:± 0.3mm、

電極の方向正確さのタブ:±0.5mm

陽極は位置の押を記録する:7*10mm

B.2 . テープ長さおよび位置の正確さ:± 0.5mmの露出されるタブはある

6~30mm

III.Equipmentの構造:

a. ほどく電極ロール、滑走制御ほどく張力、ほどく速度の自動調節の上下のシリンダー;

• 溶接の前後の塵取り外し装置

• タブは固定長を検出するための締切り方法である。溶接クリップは電極の端の位置に従ってタブのコーティングと端間の間隔を保障するために溶接を送る。タブは長くおよび短いの機能を選ぶことができる。

d. Alタブ、NIタブまたはCUタブの超音波溶接装置に上塗を施してある区域に溶接の効果に影響を与えることから溶接することを防ぐために電極の最下表面にホイルの漏出が溶接することを前にあるかどうかの検出の機能が、ある;

e.ポスト溶接タブの逃す溶接点検装置;

f. 固定長の牽引装置、緩衝偏差の訂正装置

偏差の訂正装置が付いているメカニズムを、付けるg.Glue。陰極および陽極電極の1つグループは一緒に貼られる（接着剤の2つの層）。テープほどくメカニズムの位置は調節可能であり、テープを取り替えるために便利、速い;

h. 巻き戻すメカニズムは機械のデフォルトの切断モードである。巻上げが要求されれば、別に発注される。

全機械の構造の記述:

①フレームは鋼鉄プロフィールから溶接され、老化する処置を経た。ウォールボードは良質の鋼板から成り、両側でひかれる。それに高い平坦およびよい構造剛性率が操作の正確さを保障するある;

②ガイド・ローラ:アルミ合金の表面は高い表面の硬度があり、身に着け易くないの極度の堅い酸化処置に応じてある、;

③ハードウェアおよび配線は機能ブロックに分けられる、強く、弱い流れは分かれて、短絡の積み過ぎ、漏出および他の保護機能は提供される;

④全機械はアーゴノミックスに合致する、タッチ画面 インターフェイス レイアウトは適度である、変数は調節可能であり、操作の状態は動的に表示することができる。失敗の場合には、それは動的に表示され、タッチ画面の情報プロンプトを与えることができ正確な生産のカウントの機能がある;

⑤光電警報機能と装備されている;

⑥装置は保護カバーおよび非常停止のような有効な安全保護設備を備えている。

VI.装置のインストールおよび依託

a. 空気圧:0.5-0.7mpaの気流:100L/分

b. 電源:220V 50Hz力:4.0kw

c. 働く温度:- 20 ° | + 45 °

d. 相対湿度:≥50%

e. 色:灰色（または顧客によって指定されて）

f. 全体寸法:1800 * 1200 * 1700mm

g. 重量:約1.6トン

V. Technical変数

• 生産の速度:25-30ppm （各陰極および陽極電極のための1つのタブ、

互いのための1グループ、電極の長さ:400mm）

b. 巻く直線:± 0.5mm;切断の位置の正確さ:± 0.5mm

c. 装置の動員率:≥ 95% （入って来るの理由を除いて

材料）;資格のrate≥ 98%

d. 陰極および陽極は両方Kepuの溶接機が装備されている、

そして溶接区域のサイズはカスタマイズされる。

VI.原料のための条件:

電極:

タブ

1. 幅の許容を切り開くこと:± 0.1mm

2. S形の間違いは0.2mm/500mmよりより少しである。

テープ

幅の許容を切り開くこと:± 0.2mm
