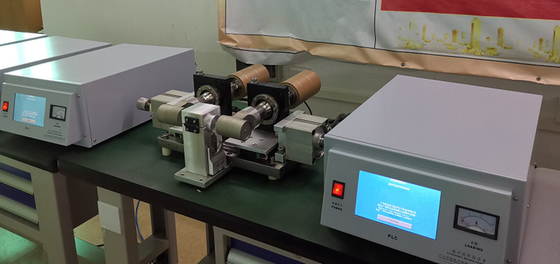

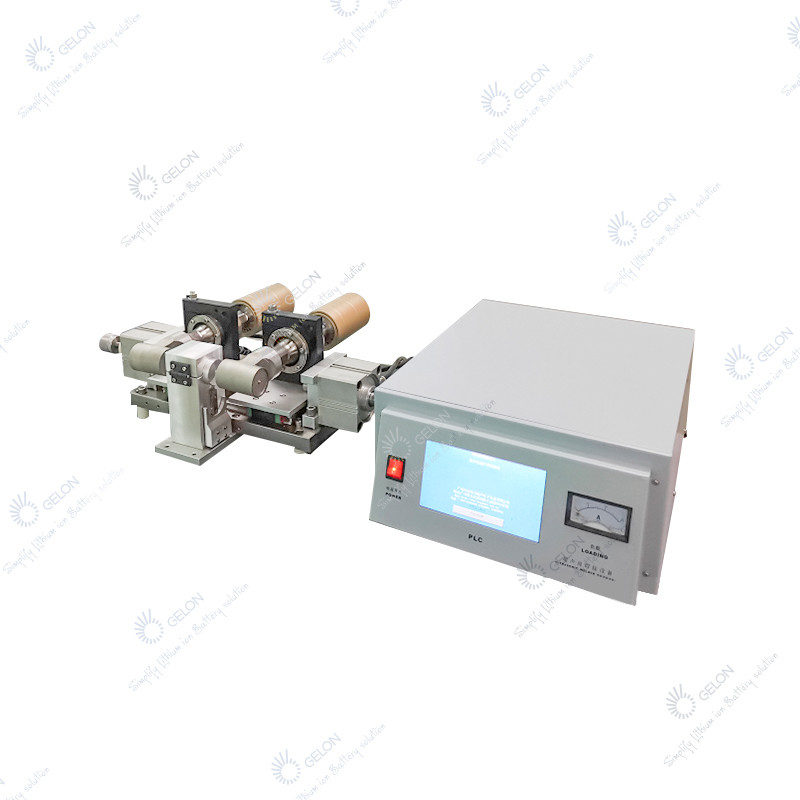

4680 32700 電池製造用テーブルレスこねフラットヘッドフラットニングマシン

このマシンは、マルチタブを備えた円筒状のゼリーロールに適しています

• 超音波フラットカソードゼリーロール
• 超音波フラット陽極ゼリーロール
• 高効率、低内部抵抗は、大容量パワーバッテリーに最適です。

発生器：

• 回路は国際的な高度なフルブリッジ電圧レギュレータ回路を採用し、定電圧出力を実現するように最適化されています
• 自動周波数追跡、手動調整なし
• 電圧変動は動作範囲: 150-260V 変動期間は、出力電力と動作周波数に影響しません。
• 類似製品の国際的な技術レベルに達しています。

超音波トランスデューサの混練システム:

• 機械の精度と安定性。
• 固定フランジの取り付け

高度な ANSYS 解析システム:

• 超音波金属混練エネルギー交換システム、アンプ、混練トップポールモールドは、正確な設計と分析のために国際的に認められた有限要素ソフトウェアANSYSを厳密に使用しています
• この試験方法は、超音波金型設計において海外の高度な対応者のレベルに達することができます。

超音波上下極（こね平頭）

• 厳選された輸入特殊ダイス鋼、耐摩耗性、耐高温性、靭性に優れ、機械的剛性が高く、熱処理後の変形が小さいため、超音波出力周波数の一貫性が高くなります。
• 機械的な高周波変位の振幅は大きく、強く、安定しています。
• 国際をリードする専門的な熱処理技術

フラット化の効果:

• 混練後の表面が平滑で、加工後のレーザー混練に適しています。

機器構成構成

（1）混練機は、主に超音波発生器、トランスデューサ、上下の音響ポールなどで構成されています

(2)回路モードはフルブリッジハイパワー音響ポールタイプで、安定した性能と強力な出力が必要です。

(3)上下の音響ポールには耐摩耗性に優れた新合金材を採用

(1) 機器の電源には、単相 220VAC±10% の電源が必要です。

(2)空気源：圧力0.4~1MPa、湿度48%以下、温度45℃以下

(1)陰極:

アル 0.015-0.020んん.

(2)陽極:

銅箔0.009～0.012mm。

アノード カソード

（参考までに）

フラットヘッドデザイン

• フラット化時間：0.2-1S（このプログラムでは0-60秒を調整できます）
• フラット圧：0.1MPa～1MPa、調整可能。

• 輸入特殊鋼材
• 超音波混練は、超音波音響の原則規格に準拠しています。

• 工具プラットフォームによる手動操作
• .自動ラインは超音波エネルギー交換システムと超音波発生器のみを提供し、ツーリングはライン全体の方向と利便性に応じてラインメーカー全体によって設計されています。

• トランスデューサ間の周波数差≤400Hz。
• トランスデューサ間のインピーダンス差≦4Ω。
• トランスデューサ間の静電容量差≥30MΩ。

• 入力最大電力：4000VA（調整可能）
• 超音波周波数:20KHZ.(自動追跡)
• 定振幅、定圧、定電流（調整可能）
• フラット化モード: 時間モード (Siemens プログラムのロゴ制御)。

• ハンドモーターはフットスイッチ信号で制御
• IOライン信号制御で生産ラインをサポート

• 平らにこねる
• 混練合格率：99.9％。1回の合格率は99.9%。ユーザーは製品、プロセス、および材料の一貫性を確保し、オペレーターはサプライヤーから専門的なトレーニングを受け、顧客は毎週機器を維持するものとします。
• 技術面では、混練効果はメーカーの要件を満たし、主な指標として生産能力を確保することです
• オペレーターは、この超音波混練のキャリブレーションを毎日行い、品質部門が量産を承認できるようにする必要があります。
• 超音波ニーディングヘッドの故障および粘性材料の条件下での生産は、この故障の範囲に属しません

• 全体構成：超音波発生器、超音波トランスデューサシステム、超音波上下音響ポール、空圧部品、フレーム、作業台など（作業台付きハンドモーター、生産ライン付き作業台なし）
• 装置の設計耐用年数は 10 年です。耐用年数 10 年 ユーザーは、製品、プロセス、および材料が一貫していること、オペレーターがサプライヤーから専門的なトレーニングを受けていること、および需要者が機器を毎週定期的にメンテナンスしていることを確認する必要があります。

機械ユニット

1、除塵装置（除塵機付）；

2、バッテリーには端面基準位置が必要です。

3、バッテリーと接触する固定具は非金属です。

4、速くて信頼できるクランプ（軸方向の動きなし）;

５、超音波装置は一式のみ（正極練りのみ）

• G発電機サイズ(LxWxH ):

3880 電気ボックス:520 mm 480 mm390 mm;

• ニードヘッドのサイズ (上面: LxWxH ):

420mm×295mm×473んん
