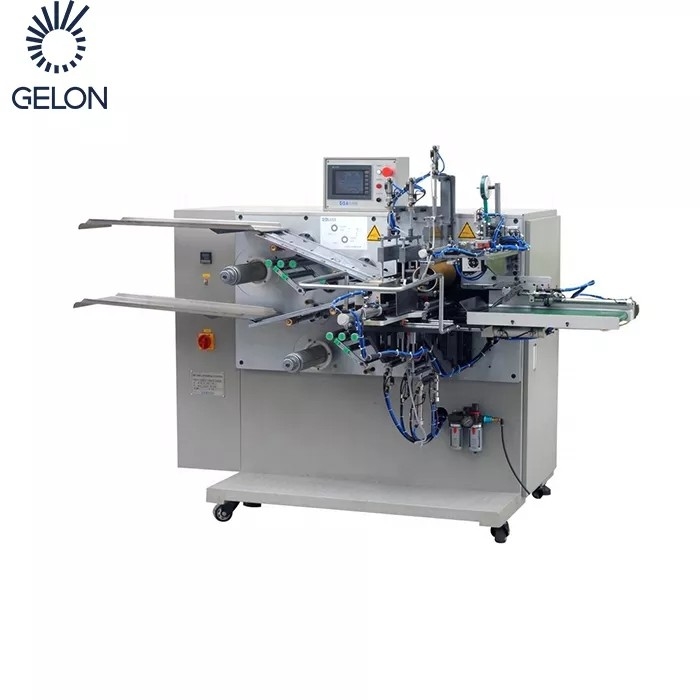

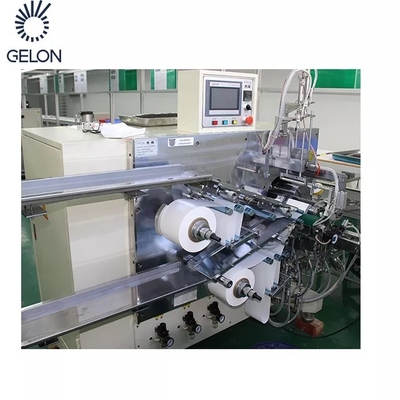

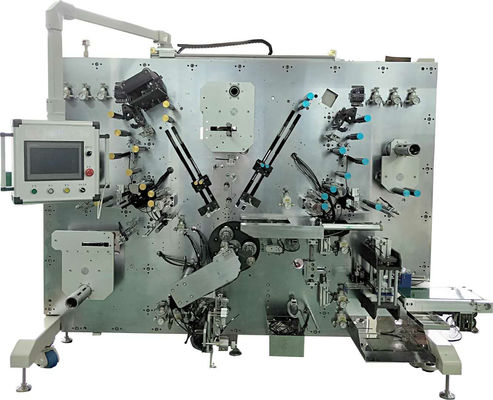

Gelon電池装置シリンダー細胞のリチウム電池の生産ライン自動Semiautoウィンド マシーン

I. Introduction

特徴:

1. 完全なカム制御は引っ張り、押す針のためにおよび逆転採用される。装置は高性能および低い故障率と安定している。

2. 電極は三方偏差の訂正制御を採用する:製品品質を保障するほどくこと、プロセスおよび前巻上げ。

装置は電池細胞のまわりで塵取り外し、張力制御、質の点検、長さの測定、移動の偏差の訂正、静電気の除去、等のようなメカニズムを通ることの後でリチウム イオン電池の要素の肯定的で、否定的な電極の部分そしてダイヤフラムを巻く;コンベヤー ベルトからの細胞、短絡テスト、不完全な排出および伝達の生産の完了の後。

II.Specifications

1. 巻く方法:

3本の巻く針とのA. 3の位置の巻上げ。

B. Needleの直径Ø 3.5 （またはカスタマイズされて（Ø 3.5 - Ø 8.0））

C. Windingの直径:Φ 18 - Φ 23mm （18650、21700、等に適当な）

タブのD. Number:1-2陰極および陽極、またはすべてのタブ両方のために

E. Exposed Tabsの長さ:8-25mm

2。巻く正確さ

陰極および陽極のA. Alignment:± 0.3mm

電極と分離器間のB. Alignment:± 0.3mm

注:陰極および陽極はそれぞれ3回訂正される（ほどく訂正、プロセス訂正および前巻上げの訂正）

分離器の2つの層のC.Alignment:± 0.5mm

3.Winding容量

1. 生産能力

生産の速度:≥ 1200mmの長い陽極内の20 PPM;（21700個の細胞）

穀物の動員率の≥ 95%

動員率= {総生産/（起動のタイムの必要な控除の時間） ×の装置の理論的な生産の速度} × 100%、必要な控除の時間:非引き起こされるダウンタイム燃料を補給することおよびベルトの関係のための生産の準備時間のような装置の理由によって。

2. 資格率の≥ 98%

資格率=よいプロダクト/（の総数総生産-必要な控除） × 100% （悪い材料を除く）

量のホイルの長さ、不完全な行方不明のタブ、等の許容から非引き起こされる不良品を控除することは必要装置の要因によって、悪いテープ関係のような、である。

陰極および陽極の張力:調節可能な20N （settable）

ダイヤフラムの張力:調節可能な10N （settable）

IV.装置のインストールおよび依託

1. 電源:単一フェーズAC220Vの± 10% 50Hz

2. 空輸補給:0.5-0.7mpa （空輸補給が0.5MPaである場合の、

必須の流れは300NL/分である）

3. 使用環境（JISB3502に従って）

A.Workingの温度:0-55 ℃

B.乾燥部屋では、塵の腐食性のガスまたは可燃性の環境および粗い環境があってはならない

4. 次元:2850 x 2050年x 1800mm （カスタマイズされる）

5. 色:銀製（カスタマイズされる）

6. 重量:3000kg （≤ 750KG/M2）について。

7. 力:12KW

8.Noise:≤ 75db （塵の吸引ファンを除いて）

フル オートマチックのカー・バッテリーの生産ライン電気自動車電池の生産Line/Liイオン電池の工場設備は中国のGelon、上の文書の製造業者をリチウム イオン電池のための原料の解決のフル セットを供給できる統合する。私達の優勢なプロダクトはLFP、LMO、LCO、NMC、NCAである;LTO、MCMBの自然なグラファイト、分離器、Electrolyte&新しい力のリチウム イオン電池のための他の付属品（SBR CMC NMPPVDF、一口李、Al&Niタブおよび電池のパックの札。、等）。
私達の広範なbatteryproductionの経験および電池装置のfactroriesに基づいて、私達は顧客のためのターンキー解決、およびconstruction&training indertakelithiumイオン電池のプロジェクト設計を設計し、提供してもいい。
今では、Gelonのグループは首尾よく自動装置formany有名な電池の製造業者を、TESLAのような、LG、ソニー、ATL ......供給した;また首尾よく提供したボリビア、アルゼンチン、イギリス、ロシア、トルコ、タイ、インドネシア、インド人、南アフリカ共和国のターンキー プロジェクトを….
